Java RMI 学习笔记（一）

2024-04-01 10 min read # RMI # JAVA # 学习笔记

⚠️ 注意：这是一篇粗糙的个人笔记！！！

📖 参考文章：https://su18.org/post/rmi-attack/

流程涉及的部分类及其意义

注册表：java.rmi.registry.Registry
注册表获取与创建：java.rmi.registry.LocateRegistry
远程类所继承的：java.rmi.server.UnicastRemoteObject
远程对象的应用信息：sun.rmi.transport.LiveRef
处理客户端对远程对象的调用请求（代表服务端）：java.rmi.server.UnicastServerRef
远程对象引用的一个具体实现（代表客户端）：java.rmi.server.UnicastRef
处理网络传输层相关任务的类和接口：sun.rmi.transport
ObjectTable负责管理服务器端的远程对象引用。

源码分析

创建

远程对象创建

远程对象实例化的时候，会调用UnicastRemoteObject的构造方法。

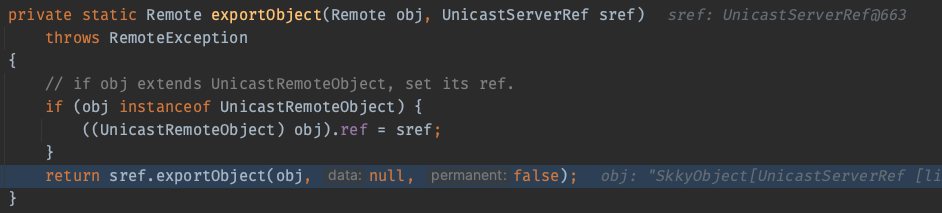

最后会调用UnicastServerRef的exportObject方法

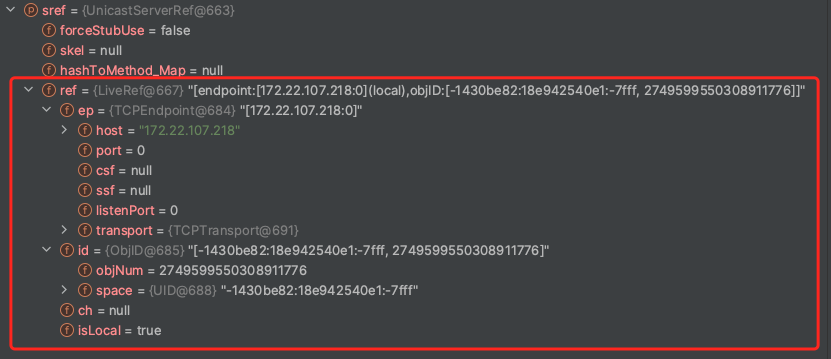

而UnicastServerRef在初始化的时候，会用一个LiveRef对象为自己的ref属性赋值

LiveRef对象则封装了这个远程对象引用信息

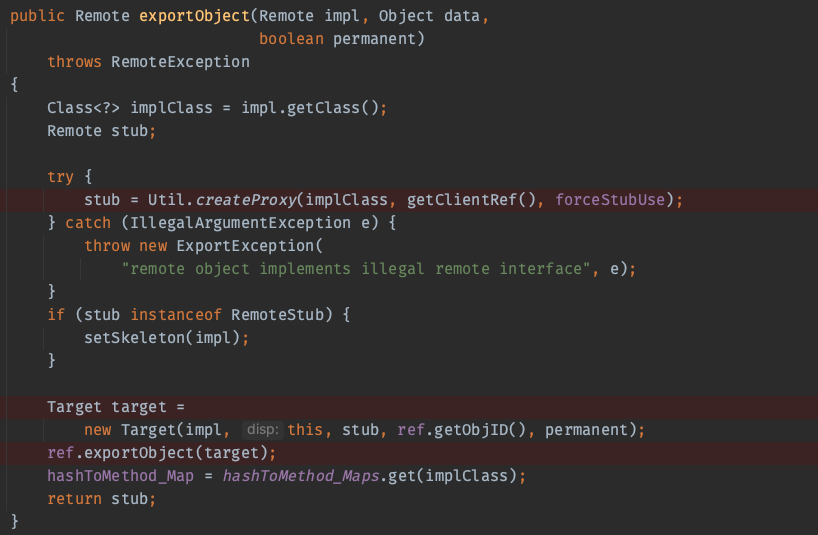

这里UnicastServerRef的exportObject方法主要做了三件事：

  • 为这个远程对象创建一个存根（stub）
  • 创建目标（Target）实例。
  • 调用ref.exportObject(target)将远程对象导出，使其可以接受远程调用。

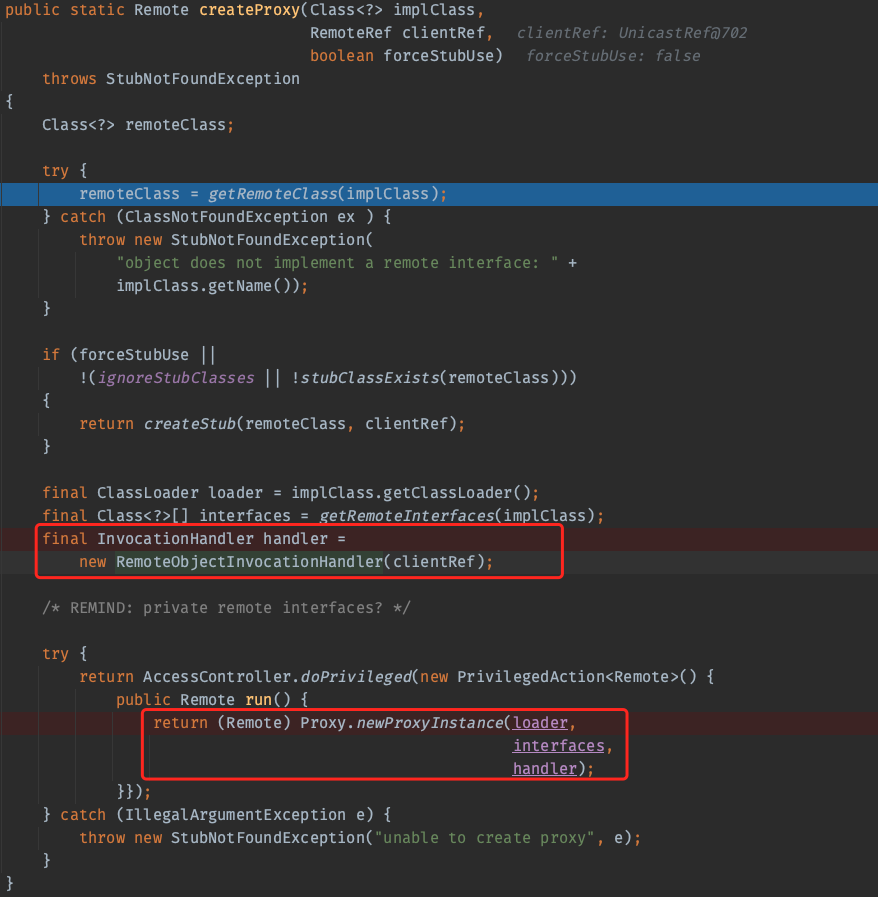

在调用Util.createProxy(implClass, getClientRef(), forceStubUse)创建stub的时候调用getClientRef()所返回的是一个根据UnicastServerRef的ref属性创建的UnicastRef实例

而stub其实是我们远程方法的一个动态代理，它的使用的InvocationHandler是RemoteObjectInvocationHandler

RemoteObjectInvocationHandler继承于RemoteObject，实例化的时候会接受一个UnicastRef为自己的ref属性赋值，在远程调用的时候就会依靠这个ref去于服务器进行通讯。它的invoke方法在后文会说

创建好stub之后，紧接着会创建Target实例。该实例封装了远程对象（impl），它所属的UnicastServerRef实例（通常是this），远程对象的存根（stub），对象ID（由ref.getObjID()获取），以及是否为永久导出（permanent参数）的信息。

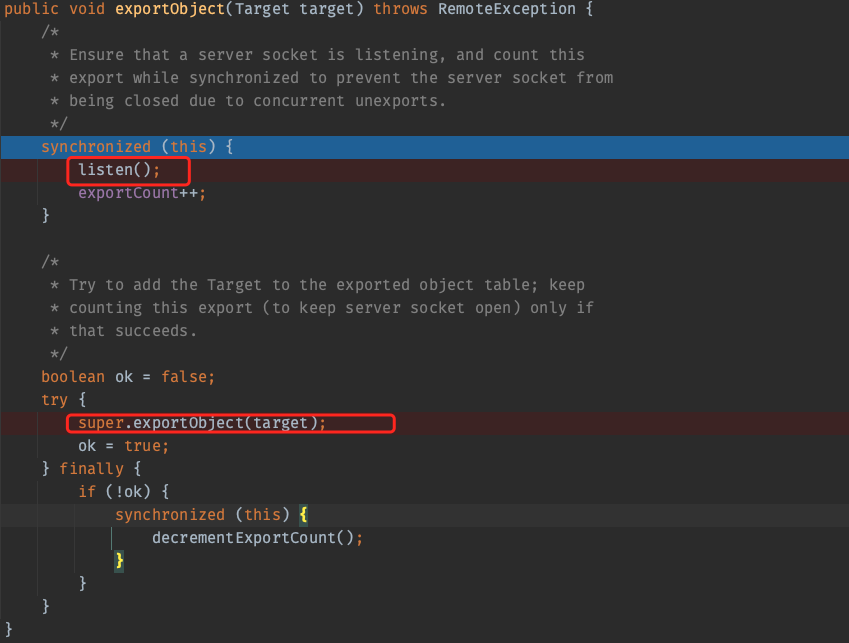

然后调用LiveRef的exportObject将对象导出。这里最终会调用到sun.rmi.transport.tcp.TCPTransport#exportObject，其中会监听本地端口，

在 export 时，会随机绑定一个端口，监听客户端的请求，所以即使不注册，直接请求这个端口也可以通信。

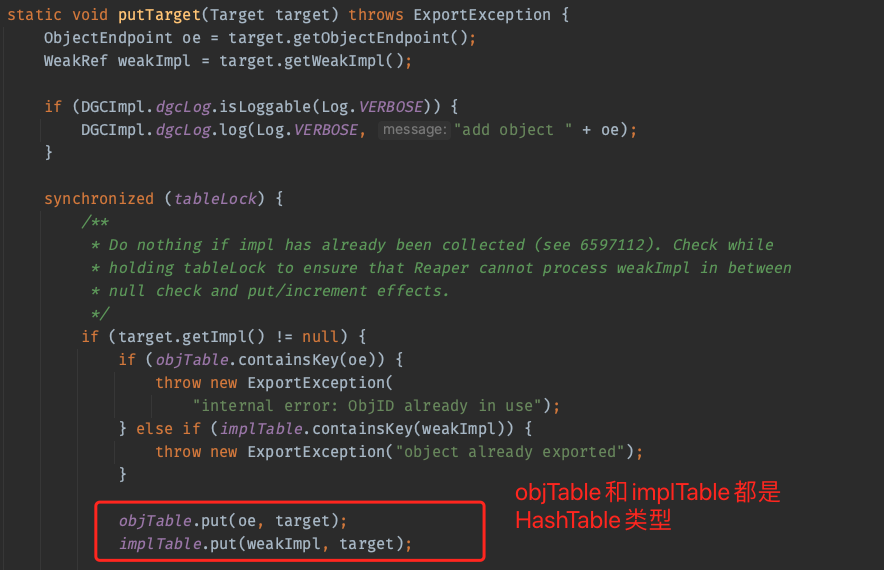

然后调用 Transport 的 exportObject 方法将 Target 实例注册到 ObjectTable 中。

ObjectTable用来管理所有发布的服务实例 Target，ObjectTable 提供了根据 ObjectEndpoint 和 Remote 实例两种方式查找 Target 的方法

注册中心创建

调用java.rmi.registry.LocateRegistry#createRegistry实例化一个RegistryImpl

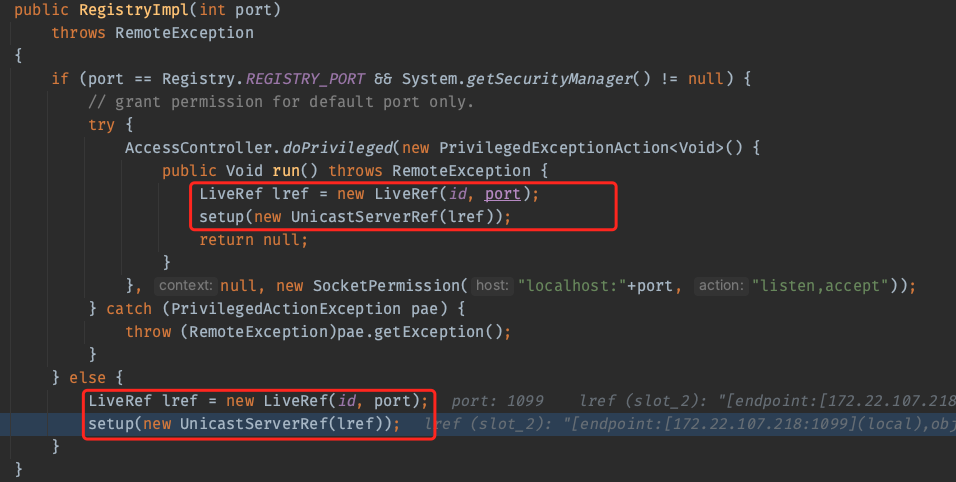

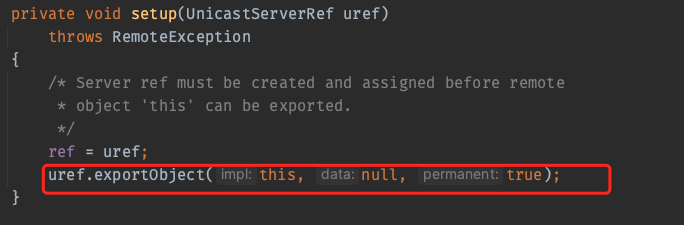

实例化一个UnicastServerRef然后调用setup方法

setup会调用UnicastServerRef的exportObject将自己（RegistryImpl）导出（RegistryImpl的ref是UnicastServerRef）

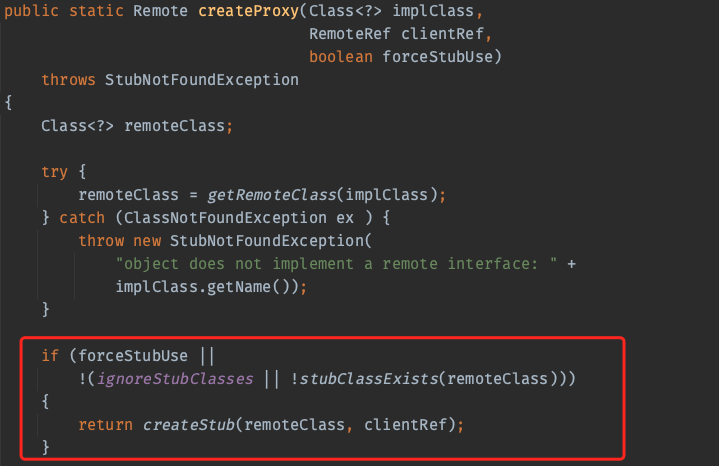

后面的内容和远程对象创建的流程基本一样，第一个区别在createProxy。createProxy在创建stub的时候会判断本地是否有远程对象的存根类存在

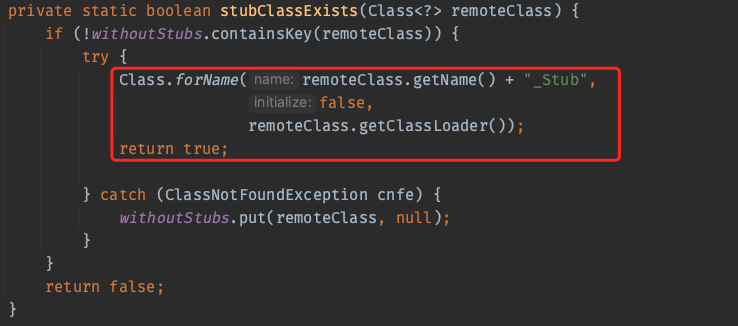

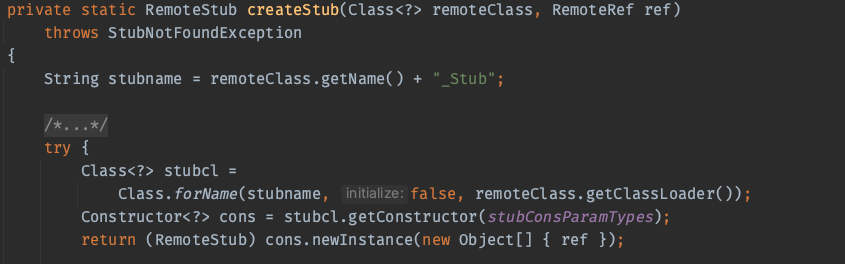

判断的方式就是查看是否有远程对象类名+"_Stub"的类存在

这里就会把RegistryImpl_Stub找出来然后实例化返回

RegistryImpl_Stub和RemoteObjectInvocationHandler同样继承于RemoteObject，实例化的时候也会接受一个LiveRef。

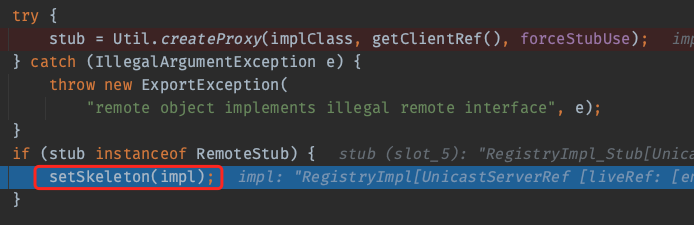

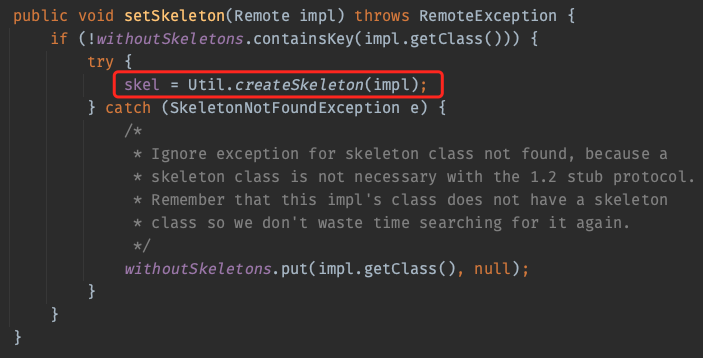

第二个区别在RegistryImpl_Stub创建好之后，会调用setSkeleton设置UnicastServerRef的skel属性

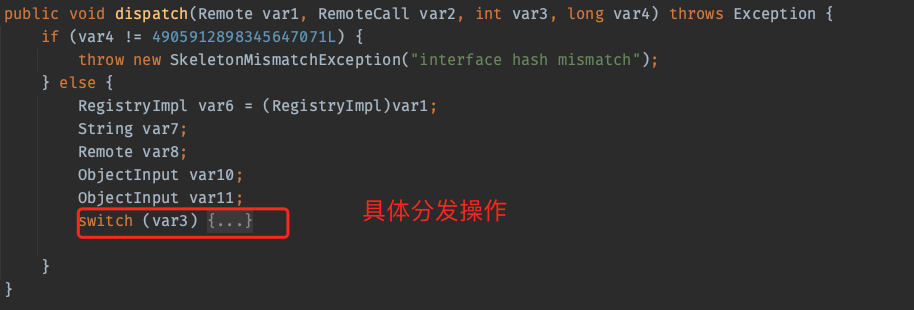

这里的skel其实就是实例化的RegistryImpl_Skel，RegistryImpl_Skel使用的是java.rmi.server.Skeleton接口，实现了dispatch方法来分发具体的操作。

后续Target的导出就和远程对象的那一块没什么区别了。

于远程对象创建做个类比：

  • 手写远程对象继承于UnicastRemoteObject；注册中心则直接使用的RegistryImpl
  • 远程对象的存根是使用RemoteObjectInvocationHandler的动态代理；注册中心的存根是反射创建的RegistryImpl_Stub
  • 远程对象封装的UnicastServerRef中Skel为空；注册中心的则是RegistryImpl_Skel

bind/lookup

注册中心获取

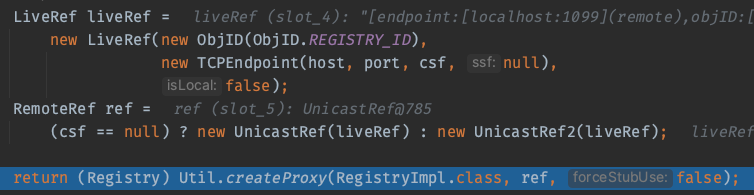

Server的Naming.bind("rmi://localhost:1099/Hello", remoteObject)在绑定远程对象前，和Client一样，都先调用了LocateRegistry.getRegistry("localhost", 1099)获取注册表。其中会调用sun.rmi.server.Util#createProxy也就是之前创建stub的方法，创建一个RegistryImpl_Stub返回。

bind

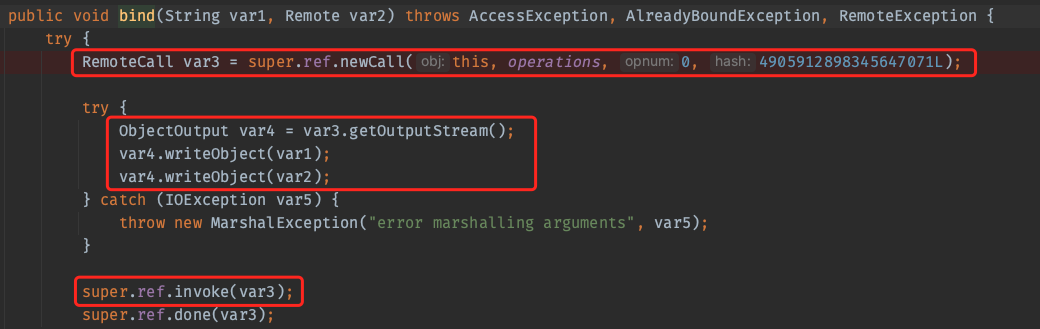

RegistryImpl_Stub.bind大致可以分为三步：

  1. 创建远程调用：调用sun.rmi.server.UnicastRef#newCall实例化一个StreamRemoteCall对象并返回，它用于处理RMI客户端与服务端之间的远程调用过程中的序列化（编组）和反序列化（解组）的流操作。创建的时候指定的操作数，0表示bind一个远程对象。
  2. 序列化参数：获取RemoteCall的输出流（ObjectOutput var4 = var3.getOutputStream();），并将要绑定的名称（var1）和远程对象（var2）序列化到这个流中。这个过程是将Java对象转换为可以通过网络传输的字节流的过程，称为编组（marshalling）。
  3. 执行远程调用：使用super.ref.invoke(var3)调用在远程引用上执行远程方法调用。这个步骤实际上是将之前编组的参数发送到远程RMI注册表服务，并请求执行bind操作。

（次日补充：
如果按照这里代码所示，在注册中心绑定的应该是这个远程类的实现类。但实际上绑定的是这个类的一个代理类，其结构如下：

按照文章中的说法，在实例化StreamRemoteCall的时候会调用marshalCustomCallData方法，这个方法是设计来序列化（编组）自定义的调用数据到输出流中的。引用文中的图片和描述

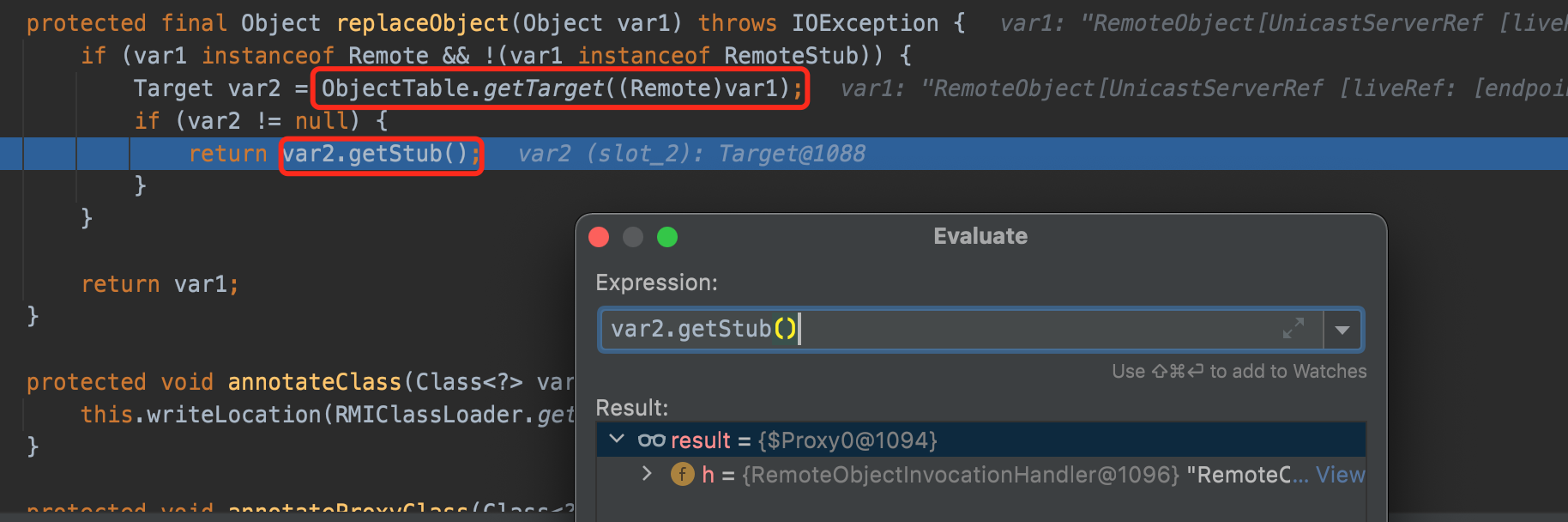

使用 sun.rmi.server.MarshalOutputStream 封装后会使用动态代理类来替换原始类。

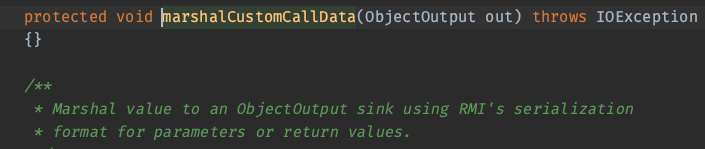

不过我所调试的源码中marshalCustomCallData没有实现任何内容

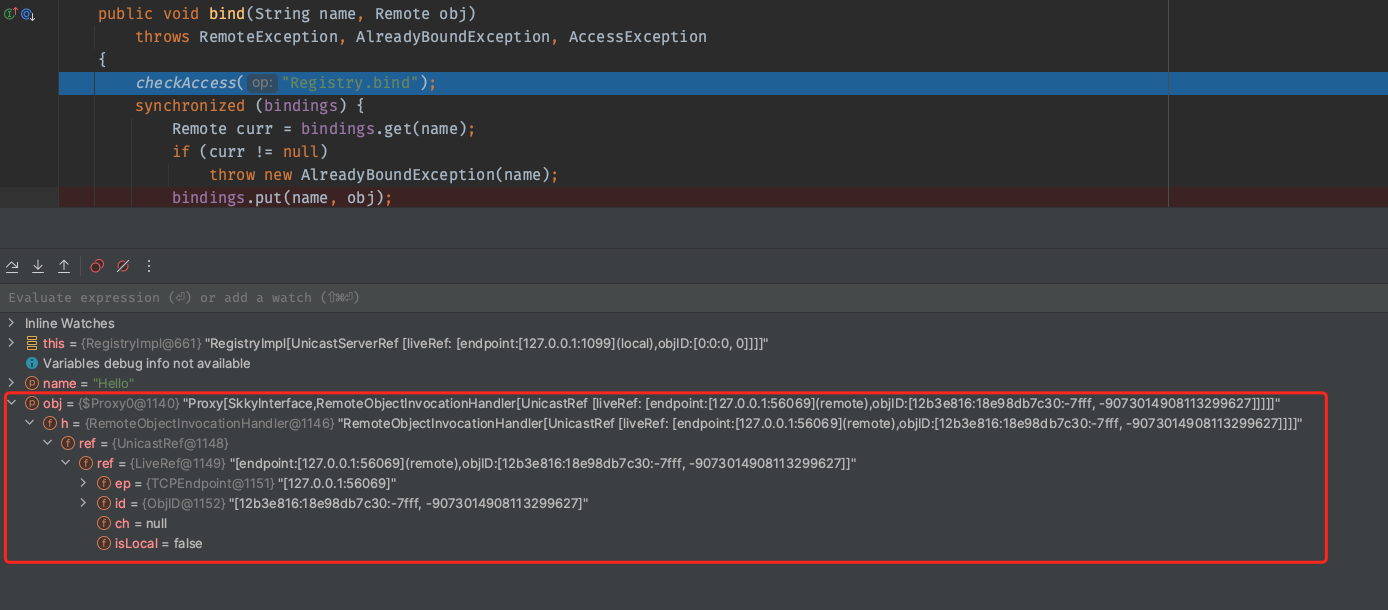

奇怪的是最后注册表收到的类，还是这个远程类的代理类。可能是Java版本的原因（我所用的是JDK 1.8.0_65），这里暂不深究
）

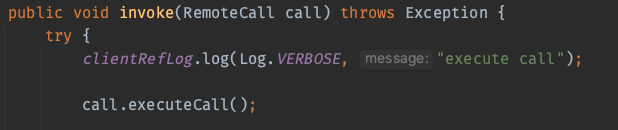

当传入sun.rmi.server.UnicastRef#invoke的参数为RemoteCall类型时，会直接调用它的executeCall方法

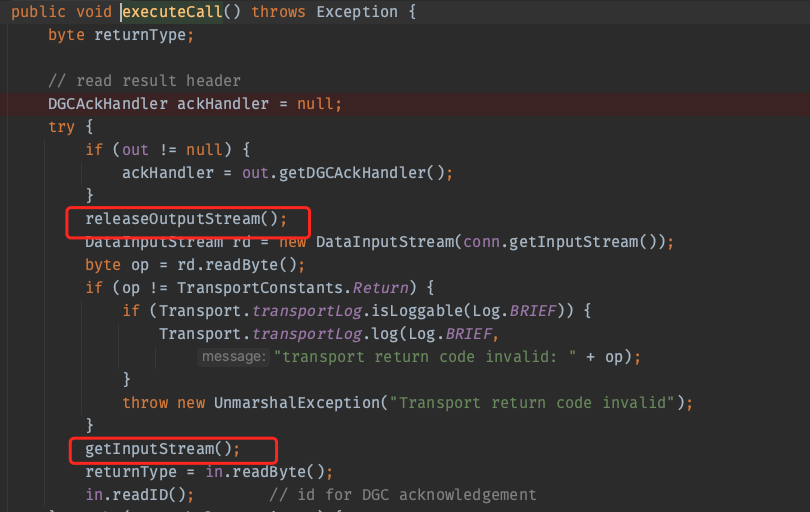

在这里面会调用releaseOutputStream()释放输出流，它标志着发送给远程对象的数据已经完成序列化并被发送出去；接着会调用getInputStream()来从网络连接接收数据。

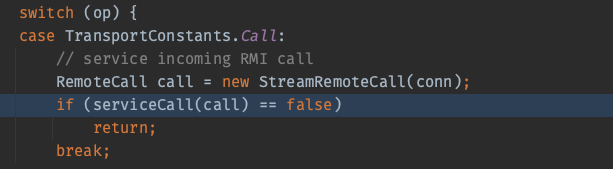

在 Registry 端，由 sun.rmi.transport.tcp.TCPTransport#handleMessages 来处理请求，调用 serviceCall 方法处理。

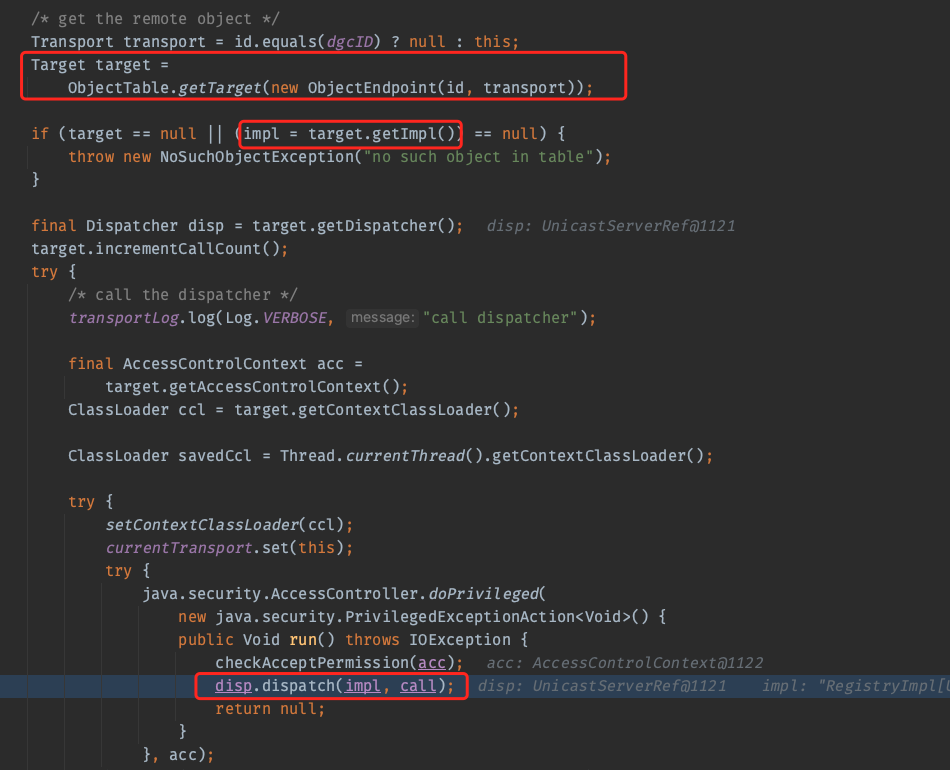

serviceCall 方法中从 ObjectTable 中获取封装的 Target 对象，并获取其中的封装的 UnicastServerRef 以及 RegistryImpl 对象。然后调用 UnicastServerRef 的 dispatch 方法

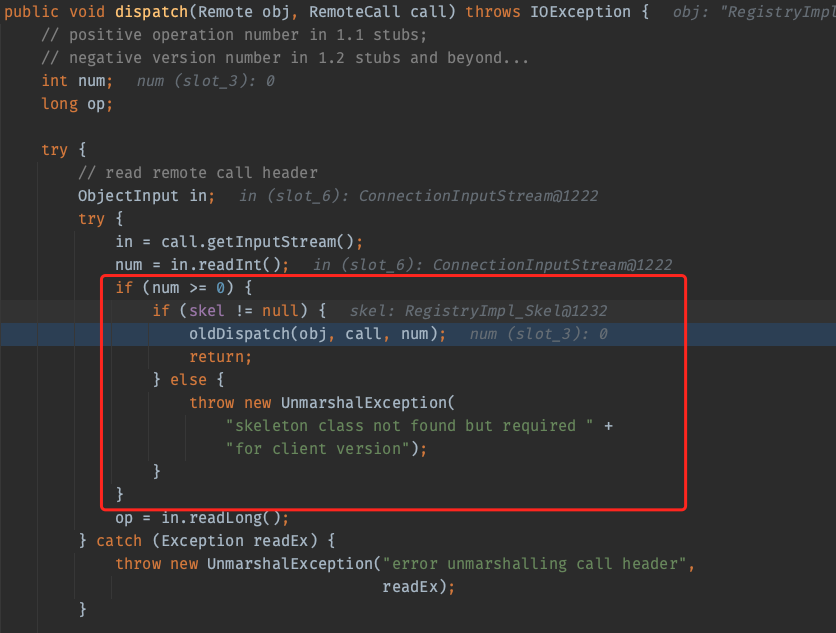

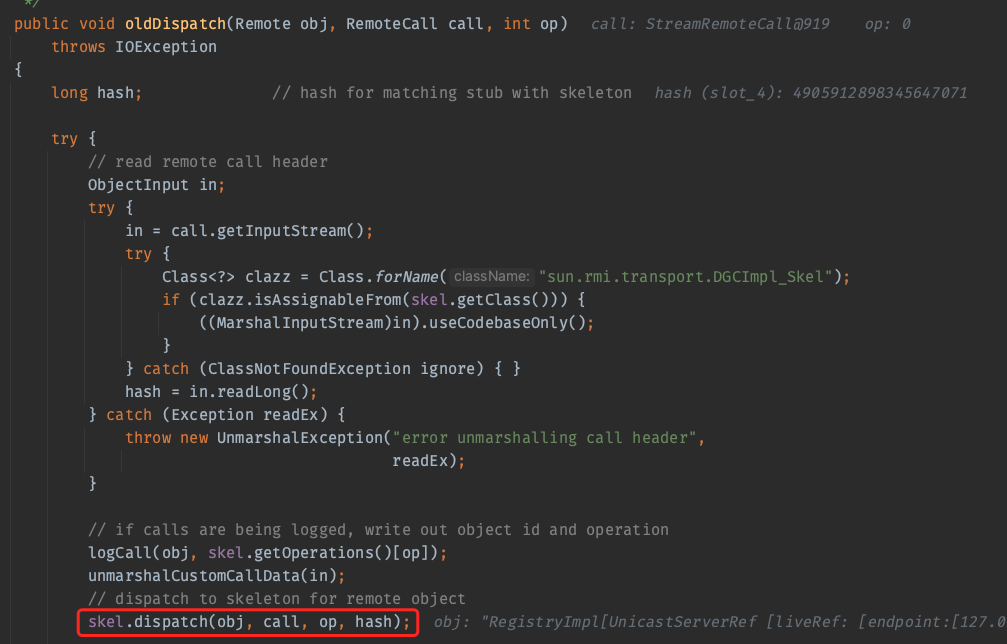

UnicastServerRef 的 dispatch 方法调用 oldDispatch 方法，这里判断了 this.skel 是否为空，用来区别自己是 Registry 还是 Server。

在oldDispatch中会调用RegistryImpl_Skel 的 dispatch。

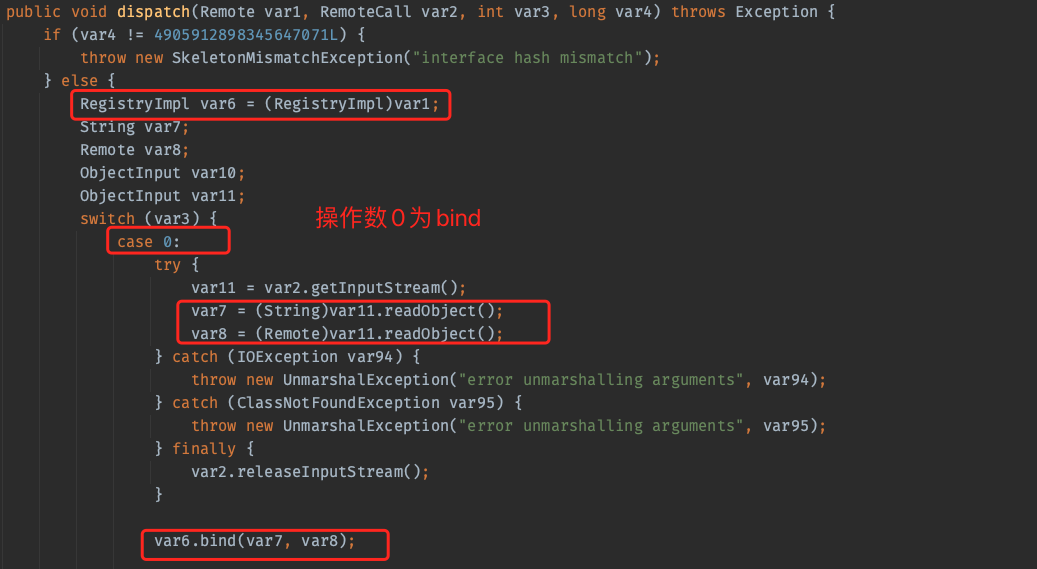

RegistryImpl_Skel 的 dispatch会反序列化远程对象以及它的名称，然后调用 RegistryImpl 的bind方法

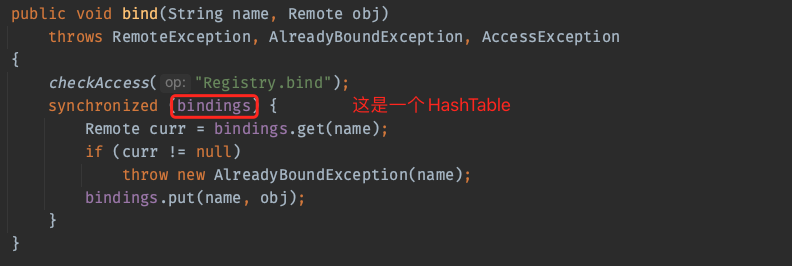

最终会在 RegistryImpl的 bindings 上添加远程对象的信息

lookup

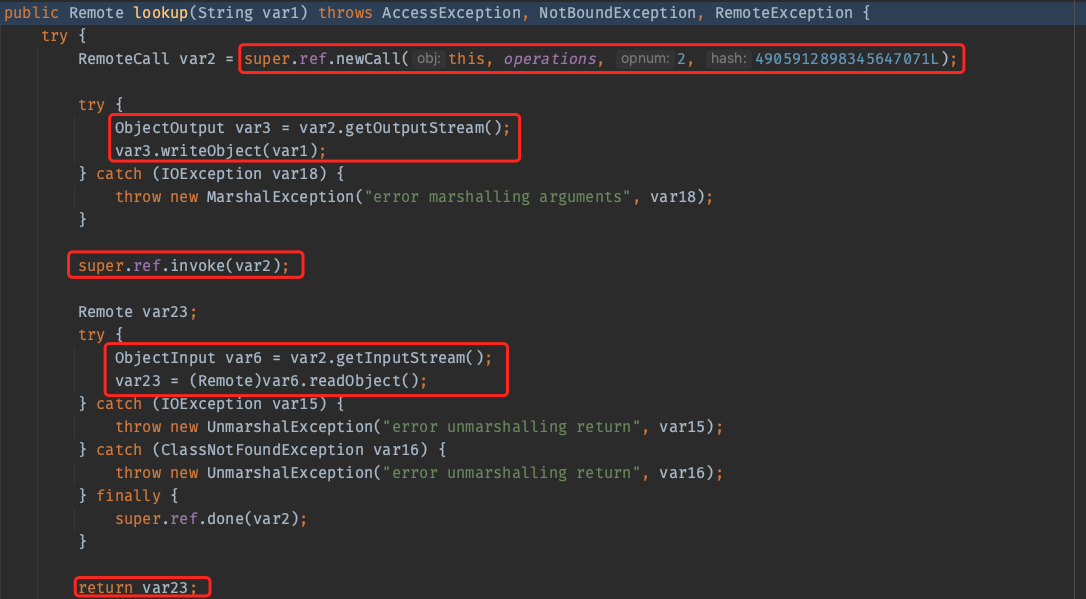

客户端调用的lookup，其实是RegistryImpl_Stub的lookup。这个流程和上面bind的类似，首先会创建一个RemoteCall指定操作数为2，也就是lookup。接着会将要查找对象名称序列化后写入流，注册中心查找对应的stub，序列化之后返回给客户端。客户端反序列化之后返回这个stub。

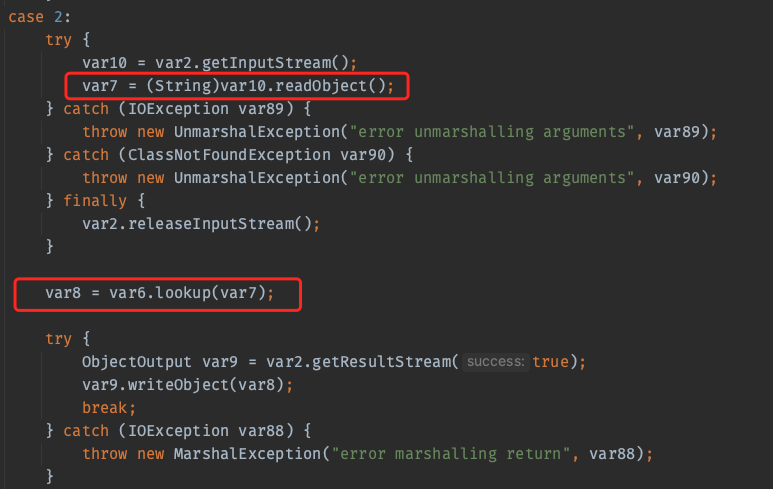

在RegistryImpl_Skel的dispatch中看下lookup，也就是switch 2的处理方式。调用的是RegistryImpl的lookup，也就是从bindings中获取对应的代理类。再将这个类序列化写入流，由客户端接受。

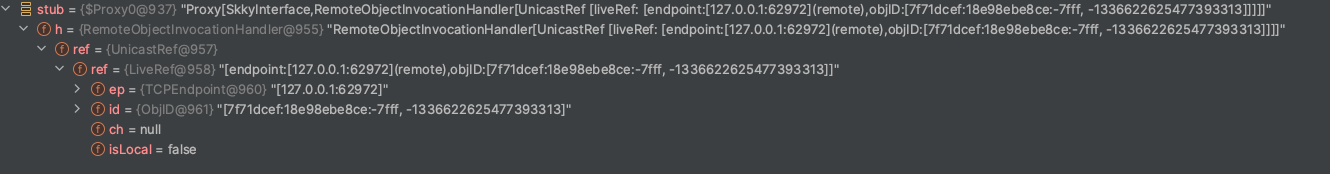

客户端获取的stub

调用

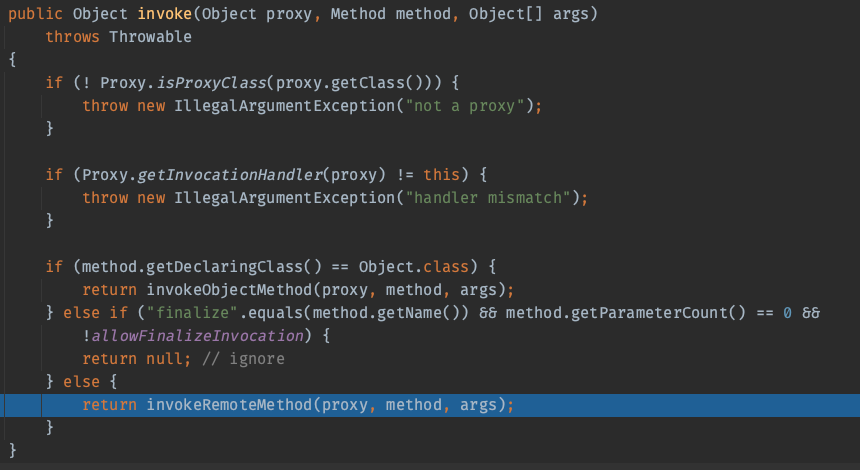

客户端调用远程对象方法的时候，就是通过 **RemoteObjectInvocationHandler **的 invoke 方法。

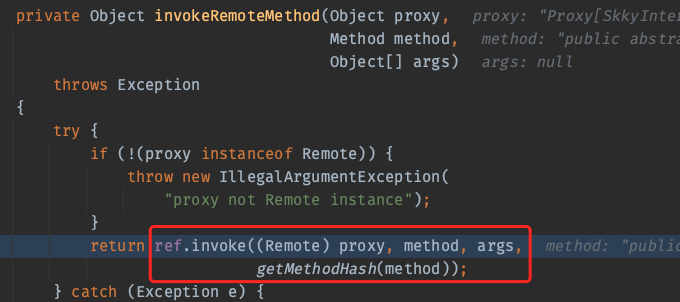

RemoteObjectInvocationHandler的 invokeRemoteMethod 会调用自身 UnicastRef的 invoke 方法，它接受远程对象的代理（proxy）、调用的方法（method）、参数（args）和方法的哈希（getMethodHash(method)）。

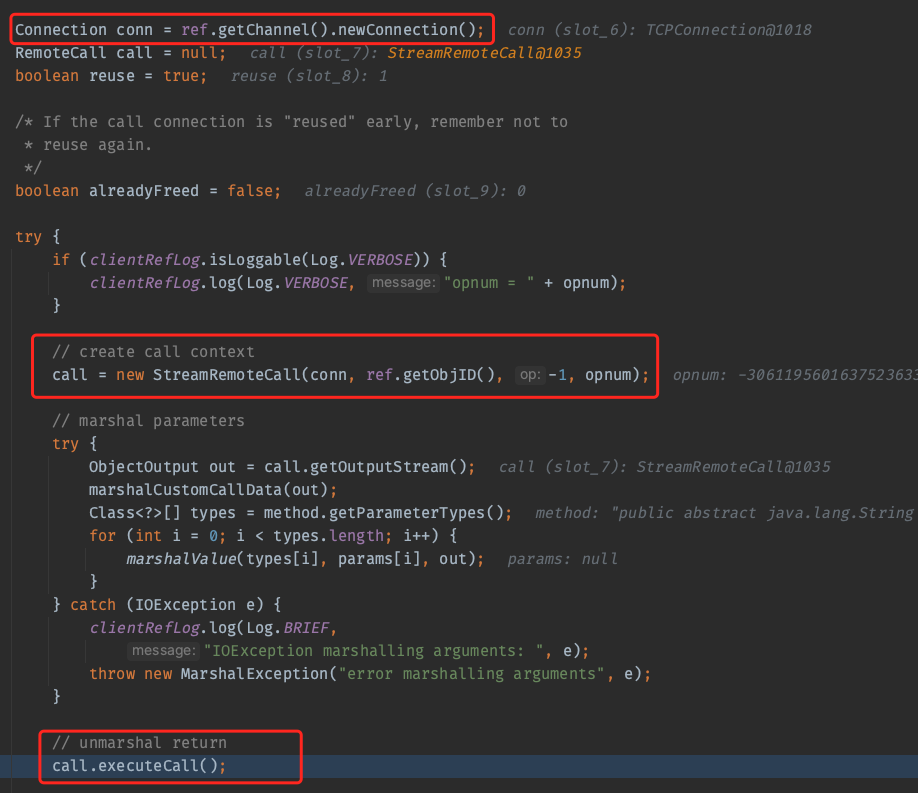

UnicastRef的 invoke 方法会先于服务端绑定这个远程对象的端口建立，执行调用，读取结果并反序列化。

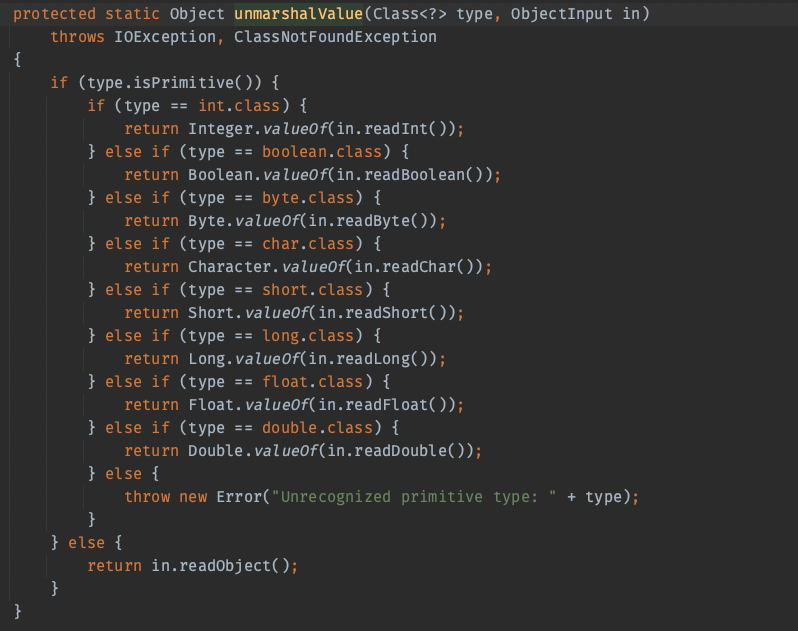

反序列化的方法在后面的unmarshalValue中，可以看到除了基础类型（不包含String），都会对返回对象进行反序列化操作。

和 RegistryImpl_Stub调用流程相似，服务端首先根据连接的信息从 ObjectTable 找到 Target，再用 getDispatcher 获得其中的 UnicastServerRef，并调用 UnicastServerRef的 dispatch 方法来处理。

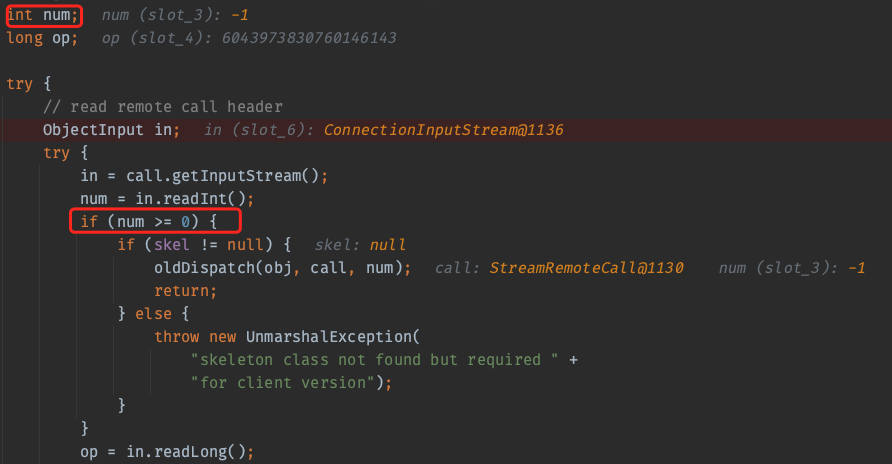

在这里可以看到，由于是远程对象调用，操作数为-1，就不再走skel的处理逻辑了

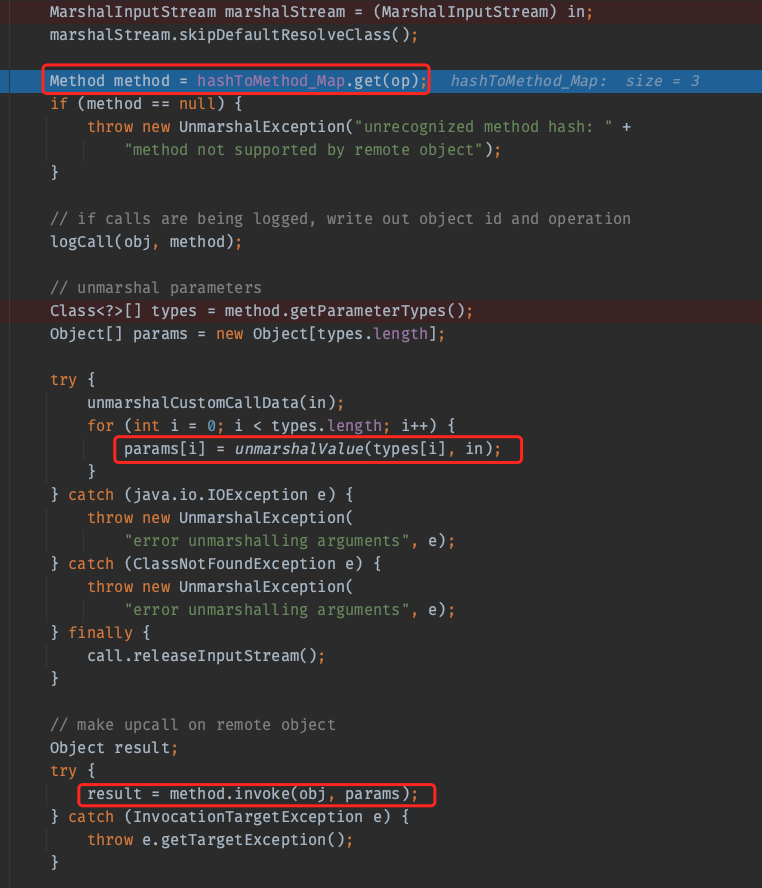

调用方法前会先检查要调用的方法存不存在，如果存在则调用unmarshalValue反序列化出参数，然后反射调用方法

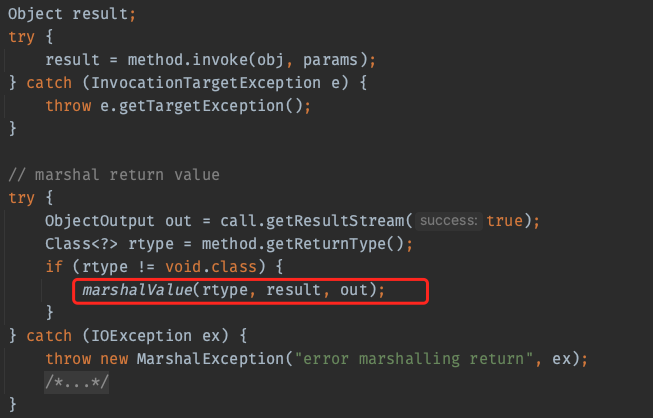

然后将调用结果序列化返回给客户端

小结

现在对rmi大致的工作流程有个了解了。

主要是代表客户端 stub的调用方式，而注册中心 Registry就相当于在基础的 stub 和 UnicastServerRef 的通信流程上多了一点东西。

从这个流程我们也知道了，Server，Registry 和 Client 之间的通讯均是由反序列化实现的，也就说明针对三端都有攻击的可能。

具体的攻击方法先大致看了一遍，具体流程等之后有时间再做了，这里先记一下。

攻击Server端：

  • 恶意序列化对象作为参数传入
    • 如何参数不是Object类型，可以通过修改传入方法Hash来匹配。总结：Server 端的调用方法存在非基础类型的参数时，就可以被恶意 Client 端传入恶意数据流触发反序列化漏洞。
  • 动态类加载：通过this.readLocation()方法读取流中序列化的 java.rmi.server.codebase 地址让服务端再远程加载恶意类

攻击 Registry 端：

  • 在 Server 端向 Registry 端提交 bind 的远程对象时，Registry 会反序列化这个对象存放到 bindings 中。所以 Server 端可以提交一个恶意类，需要是 Remote 类型（用 AnnotationInvocationHandler 来做）

攻击 Client 端：

  • 恶意 Server Stub：同攻击 Registry 端，Client 端在 Registry 端 lookup 后会拿到一个 Server 端注册在 Registry 端的代理对象并反序列化触发漏洞。
  • 恶意 Server 端返回值：同攻击 Server 端的恶意服务参数，Server 端返回给 Client 端恶意的返回值，Client 端反序列化触发漏洞，不再赘述。
  • 动态类加载：同攻击 Server 端的动态类加载，Server 端返回给 Client 端不存在的类，要求 Client 端去 codebase 地址远程加载恶意类触发漏洞，不再赘述。
